一、方案概述

隨著信息科技的快速發展，各行業對可視化信息顯示的要求在不斷提高，很多用戶想要更好的大屏幕顯示產品來展現各種信息，滿足各種使用需求。拼接屏產品以高清晰、大尺寸、小拼縫、性能穩定等特點，在此得到了廣泛的應用。對于拼接屏技術方案，廠家一般根據用戶的實際使用要求和安裝環境來設計，具體如下：

二、設計原則

1、先進性原則

拼接屏具有優良的顯示特性，如高亮度、高對比度、高分辨率、寬視角、亮度及色彩均勻，而且具備大尺寸、顯示質量優異、單位面積成本低、使用壽命長等特點，充分體現當今顯示技術的發展水平，保證該系統具有較高的先進性。

此外，拼接屏產品不僅能夠直接輸入多種信號，還可以通過拼接控制系統進行多種信號源的拼接顯示，如果配合矩陣進行信號切換，系統可以實現多路信號的同時輸入，并任意選擇一路信號在拼接屏上任一個單屏的顯示。系統采用全中文控制界面，不僅操作簡易直觀，而且具有強大的顯示控制功能。

2、可靠性原則

在拼接屏顯示系統設計時，關鍵部位選用了高可靠性設備，對于重要的控制節點采用先進的高新技術來保障。整個系統可以實現7×24小時連續無故障工作，具有高可靠性、高穩定性等特點。

3、可維護、管理性原則

從用戶角度出發，充分考慮到系統設備的安裝、配置、操作方便等需求，提供了強大的系統管理手段，合理配置和調整系統負載、監視系統狀態、控制系統穩定運行。

4、可擴充性原則

隨著技術的發展和需求的擴大，系統的擴充是必然的，所以在系統設計時充分考慮未來系統擴充的可行性。維康拼接屏顯示系統采用模塊化設計，不僅可以實現用戶的擴容需求，更能實現前期設備的充分利用，充分保障了用戶的前期投入。

5、經濟性原則

合理的性價比是系統設計中應當考慮的重要內容，所選用的設備在兼顧良好性能的基礎上也要考慮經濟性，除考慮系統總體造價外，還應當考慮系統長期運行維護成本。拼接屏顯示系統由于其系統穩定性高，所以整個系統運行期間維護費用很低。

三、系統組成

拼接屏顯示系統可以分為以下幾個部分：

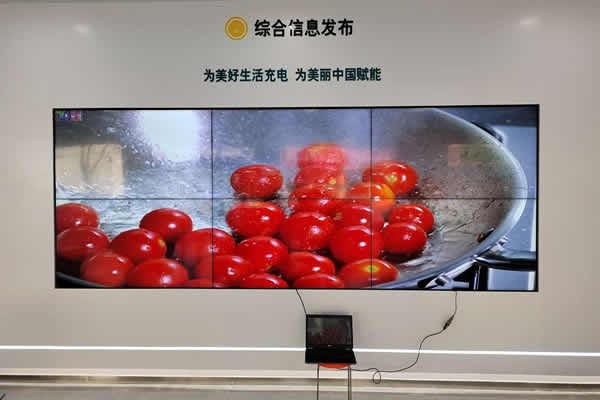

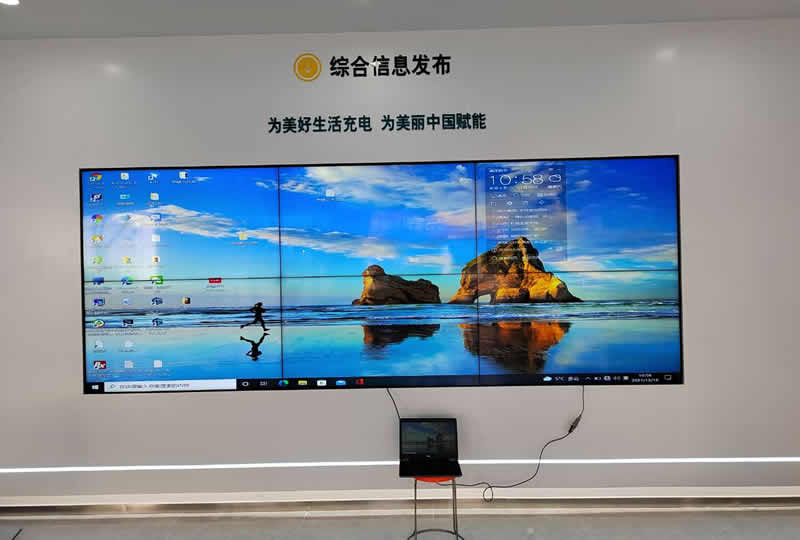

1、屏體部分

拼接屏的常規尺寸有46寸、49寸、55寸等，屏體有LG、三星、京東方、群創等品牌，拼縫有：3.5mm、1.8mm、1.7mm、0.88mm等規格，具體選擇還是要根據用戶的實際需求及預算來決定。

2、視頻處理器

視頻處理器主要有四種，第一，視頻分配器，只支持一個信號的輸入與輸出；第二，矩陣，支持多路信息輸入和輸出；第三，外置圖像控制器，除了支持多路信息輸入輸出外，還支持單屏、混合拼接、漫游、疊加等顯示功能；第四，解碼器，功能更強大，主要應用在安防領域，單屏可實現最大32屏分割，可自定義非標準長寬比異形分割；畫中畫漫游：可實現單機多口、多機多口間隨意開窗實現畫中畫、漫游功能，開窗口尺寸隨意設置。

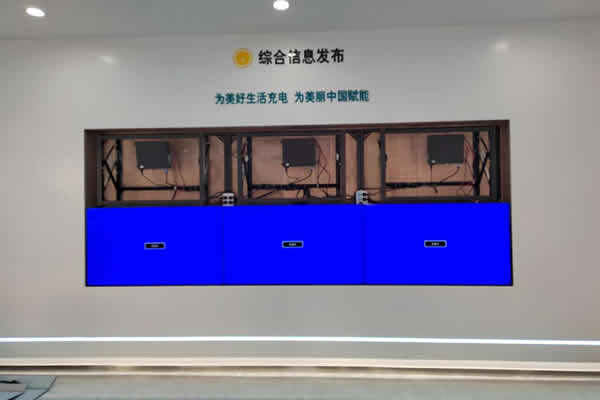

3、安裝支架

可選擇壁掛式支架、落地式支架、前維護式支架、電視墻機柜等。

四、設計目標

拼接屏顯示系統建設的總體目標是：系統充分考慮到先進性、可靠性、經濟性、可擴充性、可維護及管理性等原則，建設一套采用先進成熟的技術、遵循布局設計優良、設備應用合理、界面友好簡便、功能有序?qū)嵱谩⑸墧U展性好的拼接屏顯示系統，滿足用戶的各種顯示需求。
